電子煙嘴分選系統
設備采用CCD等輔助模塊和一系列機械模塊,實現自動檢測電子煙嘴噴涂層邊距的寬度并分揀出不良品等功能,解決人工識別存在的誤判、漏判等問題,另一方面可以幫助客戶減少人工成本的投入。
系統功能
設備采用CCD等輔助模塊和一系列機械模塊,實現自動檢測電子煙嘴噴涂層邊距的寬度并分揀出不良品等功能,解決人工識別存在的誤判、漏判等問題,另一方面可以幫助客戶減少人工成本的投入。
1.1 方案簡圖

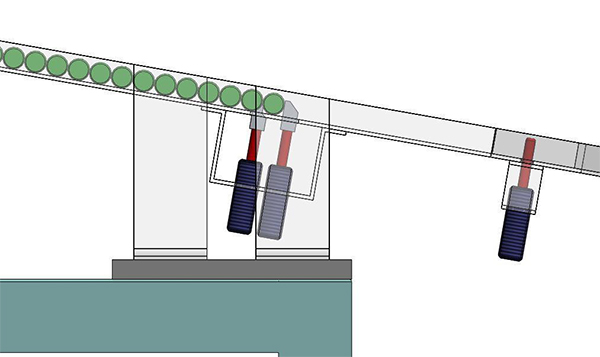

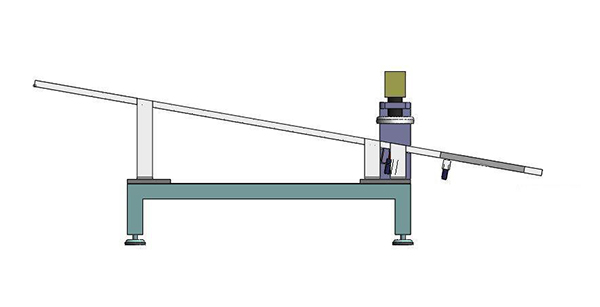

總體方案簡圖
1.2 方案說明
該設備為自動檢測機,用于電子煙嘴表面噴涂層邊距的檢測。具體為設備自動從流水線工件移至設備的檢測區域由CCD進行邊距檢測,檢測完后系統自動將工件分選,并將不良品分選推出到不良品放置區域,良品則自動順著傳動機構下流至流水線進入下一工序。(其他功能可按照要求制定)。
1.2.1設備尺寸
長1000mm*寬480mm*高600mm。
1.2.2設備效率
UPH:10K左右。
1.2.3設備適用范圍
被測物規格:¢8mm*35mm。
被測物材質:無要求。

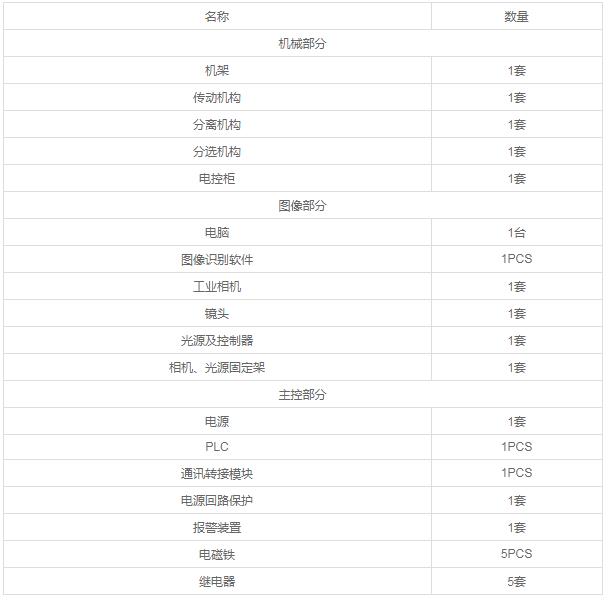

1.2.4設備組成介紹
設備主要包括支架部分、來料調整機構、分料機構、檢測機構、傳送機構、不良品分選機構、下料機構和電控部分,具體如下:
1、支架部分:
功能:設備的主支撐架,以及設備保護。
組成:包括支撐架(材料為方通或鋁型材)、設備保護罩。
2、來料調整機構
功能:對來料進行位置調整和定位,以便于能夠逐個并準確地檢測。
組成:不銹鋼板材導槽限位、流水線物件到位檢測傳感器。
3、分料機構
功能:將檢測完成的工件進行分選。
組成:電磁鐵、夾具、支架。
4、檢測機構
功能:由CCD檢測電子煙嘴噴涂邊距距離并判斷是否良品。
組成:CCD帶檢測有無料傳感器 。
5、傳送機構
功能:將檢測完的物料送至分選區域。
6、不良品分選機構
功能:如若上道檢測工序檢測到不良品,則在此工位將不良品剔除,如若是良品,則此工位不做任何動作。
7、下料機構
功能:在分選不良品工序之后將良品送至下一工序。
組成:不銹鋼限位導槽以及相關固定件,該機構固定于設備桌面上。
8、電控部分
包括:PC、電控元件及控制柜,均集成于單體設備。
