3D激光檢測測量系統
在自動化應用中,工件表面的檢測是比較常見應用。傳統的工件表面檢測主要是通過人工和器具進行測量識別,精度、一致性都無法得到有效的保證。3D激光檢測測量系統通過影像進行定位計算,并通過一些修正算法,可以實現工件表面形態的精確測量檢測。通過對工件表面的輪廓進行三維提取,可進行表面缺陷檢測,特定位置測量,厚度測量、表面粗糙度檢測等應用。
在自動化應用中,工件表面的檢測是比較常見應用。傳統的工件表面檢測主要是通過人工和器具進行測量識別,精度、一致性都無法得到有效的保證。3D激光檢測測量系統通過影像進行定位計算,并通過一些修正算法,可以實現工件表面形態的精確測量檢測。通過對工件表面的輪廓進行三維提取,可進行表面缺陷檢測,特定位置測量,厚度測量、表面粗糙度檢測等應用。
功能特性技術參數規格尺寸電氣連接應用領域
方案簡述
在自動化應用中,工件表面的檢測是比較常見應用。傳統的工件表面檢測主要是通過人工和器具進行測量識別,精度、一致性都無法得到有效的保證。3D激光檢測測量系統通過影像進行定位計算,并通過一些修正算法,可以實現工件表面形態的精確測量檢測。通過對工件表面的輪廓進行三維提取,可進行表面缺陷檢測,特定位置測量,厚度測量、表面粗糙度檢測等應用。
系統功能
1.無接觸測量;
2.薄膜厚度測量;
3.表面缺陷檢測;
4.外觀尺寸檢測;

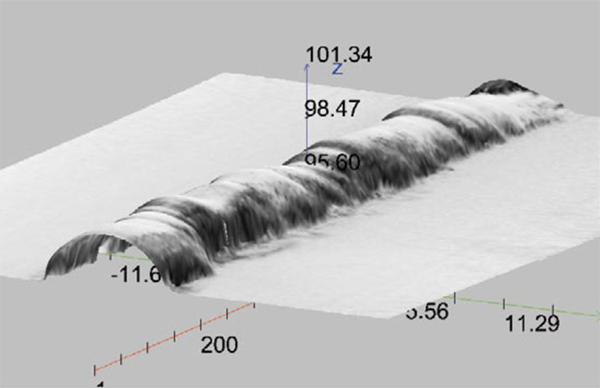

5. 焊縫檢測;
6.表面粗糙度檢測;
7.外觀形態檢測和測量。
系統原理

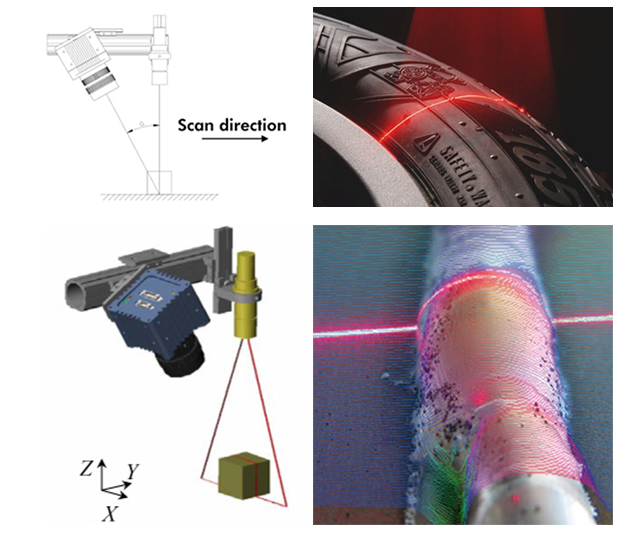

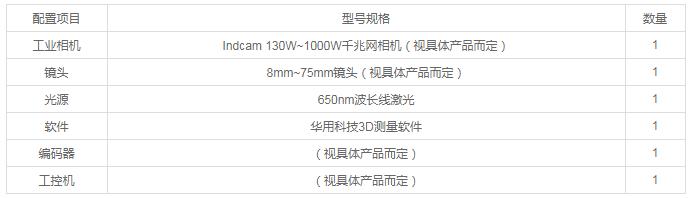

本系統測量原理是三角測量原理,它采用激光作為光源從光源投射直線條紋到實物表面,從相機中獲得光束影像,再根據光源、實物表面反射點和成像點二點間的三角關系計算出表面反射點的二維坐標。在三維物體檢測平臺上,使激光以縱向掃描的方式,被測零件在檢測系統的支撐下和帶動下旋轉,以獲取不同位置上的采樣數據,經過計算可得出被測零件表面尺寸參數。當組成激光平面的激光發射點數足夠多時,看到的是一條線激光同被測零件的交界線,它隨著被測物體的表面變化而變化。由于工業相機成像的是被測物體表面到激光反射面的距離,所以找到激光平面上每一點與被測物表面到激光反射面之間位移量的關系,就可以由工業相機采集的數據進行反求,從而得到被測工件表面的尺寸參數。
