HE050ST3UC
U3S系列USB3.0相機是我司開發的一系列超高速、高品質相機。延續華用相機良好的穩定性和品質,有極高的采集傳輸速度,可媲美單反相機的顏色還原效果。USB3.0接口有效傳輸帶寬接近300MB/S。適用于專業圖像采集、視覺系統、自動化設備。
功能特性:
優秀的顏色還原性能;
大靶面、高性能感光芯片,保證圖像的高品質;
極高的采集和傳輸速度,約200M像素/秒;
內置幀緩存,保證圖像數據傳輸更加穩定;
支持多臺相機同時工作;
支持硬件加速,大幅降低CPU消耗;
DVP 2代軟件平臺;集成圖像處理功能,具有更好的穩定性和電腦兼容性;
技術參數:
相機型號 | HE050ST3UC | |||
像素 | 500萬 彩色 | |||
SENSOR型號 | SC500RS | |||
光學尺寸 | 1/2.7 寸 CMOS | |||
像素尺寸 | 2.0um x2.0um | |||
掃描模式 | 逐行掃描 | |||
分辨率和幀率 | 分辨率 | 幀率 | 圖像比例 | |
2568 x 1920 | 10/30/50FPS | 4:3 | ||
1284 x 960 | 20/60/98FPS | 4:3 | ||
1284 x 720 | 29/102/130FPS | 16:9 | ||
任意尺寸ROI(ROI最小分辨率為300 x 200) | ||||
動態范圍 | 64dB | |||
信噪比 | 35dB | |||
靈敏度 | 2V/Lux.s | |||
曝光時間 | 低速:30ms~125ms;中速:16us~31ms;高速:10us~19ms | |||
增益范圍 | 1x–8x,步長為0.25x | |||
SENSOR位寬 | 8bit | |||
響應光譜 | 390nm ~ 650nm | 380nm ~ 1100nm | ||
圖像格式 | 8bit RAW,24bit BMP | 8bit RAW,24bit BMP,MONO8 | ||
工作模式 | 連續運行、軟件觸發、硬件觸發(機型名帶“T”的相機支持硬件觸發) | |||
曝光功能 | 手動曝光 / 自動曝光 / 區域曝光 | |||
支持軟件接口 | Genicam / DirectShow / TWAIN | |||
支持系統 | Windows XP 32Bit;Windows 7/8/8.1/10 (32/64Bit) | |||
數據接口 | USB3.0 5Gbps, micro接口 | |||
外觸發接口 | 六芯圓形連接器,光耦隔離。(機型名帶“T”的相機有此接口) | |||
相機供電 | USB 5V供電,最大功耗小于1.1W,待機小于0.5W | |||
工作環境 | 溫度:-20℃~85℃; 濕度:10%~90%RH(無凝結) | |||
存儲環境 | 溫度:-20℃~60℃; 濕度:10% - 60%RH | |||
鏡頭接口 | C接口 | |||
尺寸 | 29 mm x 29mm x 29mm(不包括鏡頭接口長度) | |||
重量 | 40g |

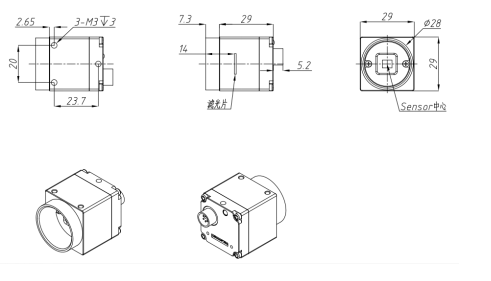

規格尺寸:
電氣連接:
PIN NO. | 定義 | 狀態 | 描述 | 對應觸發線顏色 |
1 | NC | 紅色 | ||
2 | TRIGGER+/GPI+ | 輸入 | 觸發信號輸入正極/可編程Input+(光耦隔離) | 青色 |
3 | TRIGGER-/ GPI- | 輸入 | 觸發信號輸入負極/可編程Input-(光耦隔離) | 白色 |
4 | STROBE+/GPO+ | 輸出 | 閃光燈控制信號輸出正極/可編程Output+(光耦隔離) | 黃色 |
5 | STROBE-/GPO- | 輸出 | 閃光燈控制信號輸出負極/可編程Output-(光耦隔離) | 棕色 |
6 | NC | 黑色 |
注:
1. STROBE信號端口可設置為可編程輸出口;TRIGGER端口可設置為可編程輸入口;
2. 外觸發接口所有信號都經過光耦隔離;
3. STROBE信號可作為曝光完成信號;
4. 觸發線外層屏蔽線,需要連接到設備金屬外殼上,起抑制干擾作用。
