HE013ST3UC
U3S系列USB3.0相機是我司開發的一系列超高速、高品質相機。延續華用相機良好的穩定性和品質，有極高的采集傳輸速度，可媲美單反相機的顏色還原效果。USB3.0接口有效傳輸帶寬接近300MB/S。適用于專業圖像采集、視覺系統、自動化設備。
功能特性：
優秀的顏色還原性能；
大靶面、高性能感光芯片，保證圖像的高品質；
極高的采集和傳輸速度，約200M像素/秒；
內置幀緩存，保證圖像數據傳輸更加穩定；
支持多臺相機同時工作；
支持硬件加速，大幅降低CPU消耗；
DVP 2代軟件平臺；集成圖像處理功能，具有更好的穩定性和電腦兼容性；
技術參數：
相機型號 | HE013ST3UC | ||
像素 | 130萬 彩色 | ||
SENSOR型號 | SC130GS SC130GS-CM1 | ||
光學尺寸 | 1/2.7 寸 CMOS | ||
像素尺寸 | 4.0um x4.0um | ||
掃描模式 | 逐行掃描 | ||
分辨率和幀率 | 分辨率 | 幀率 | 圖像比例 |
1280 x 1024 | 30/60/122FPS | 5：4 | |
1280 x 1024 (HDR) (僅黑白機型） | 30/60/122FPS | 5：4 | |
640 x 480（ROI） | 70/151/252FPS | 4：3 | |
640 x 512（SUM2） | 30/60/122FPS | 5：4 | |
752 x 480(BIN)(僅黑白機型） | 43/88/171 FPS | 16:10 | |
任意尺寸ROI（ROI最小分辨率為304 x 40） | |||
HDR功能 | 不支持 | 支持 | |
動態范圍 | 普通模式：60dB； HDR模式：100dB | ||
信噪比 | 40dB | ||
滿阱電荷 | 15Ke | ||
靈敏度 | 8V/Lux.s（550nm） | ||
曝光時間 | 低速：31us～254ms；中速：15us～129ms；高速：7us ～ 63ms | ||
增益范圍 | 1x–4x，步長為0.125x | ||
SENSOR位寬 | 8bit | ||
響應光譜 | 390nm ～ 650nm | 380nm ～ 1050nm | |
圖像格式 | 8bit RAW，24bit BMP | 8bit RAW，24bit BMP，MONO8 | |
支持軟件接口 | Genicam / DirectShow / TWAIN | ||
支持系統 | Windows XP 32Bit；Windows 7/8/8.1/10 (32/64Bit) | ||
數據接口 | USB3.0 5Gbps， micro接口 | ||
外觸發接口 | 六芯圓形連接器，光耦隔離。（機型名帶“T”的相機有此接口） | ||
相機供電 | USB 5V供電，最大功耗小于0.95W，待機小于0.4W | ||
工作環境 | 溫度：0℃～50℃； 濕度：10%～90%RH（無凝結） | ||
存儲環境 | 溫度：-20℃～60℃； 濕度：10% - 60%RH | ||
鏡頭接口 | C接口 | ||
尺寸 | 29 mm x 29mm x 29mm（不包括鏡頭接口長度） | ||
重量 | 40g | ||

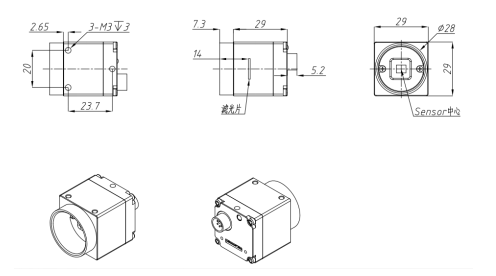

規格尺寸：
電氣連接：
PIN NO. | 定義 | 狀態 | 描述 | 對應觸發線顏色 |
1 | NC | 紅色 | ||
2 | TRIGGER+/GPI+ | 輸入 | 觸發信號輸入正極/可編程Input+（光耦隔離） | 青色 |
3 | TRIGGER-/ GPI- | 輸入 | 觸發信號輸入負極/可編程Input-（光耦隔離） | 白色 |
4 | STROBE+/GPO+ | 輸出 | 閃光燈控制信號輸出正極/可編程Output+（光耦隔離） | 黃色 |
5 | STROBE-/GPO- | 輸出 | 閃光燈控制信號輸出負極/可編程Output-（光耦隔離） | 棕色 |
6 | NC | 黑色 |
注：
1. STROBE信號端口可設置為可編程輸出口；TRIGGER端口可設置為可編程輸入口；
2. 外觸發接口所有信號都經過光耦隔離；
3. STROBE信號可作為曝光完成信號；
4. 觸發線外層屏蔽線，需要連接到設備金屬外殼上，起抑制干擾作用。
