HE003ST3UM
U3S系列USB3.0相機是我司開發的一系列超高速、高品質相機。延續華用相機良好的穩定性和品質,有極高的采集傳輸速度,可媲美單反相機的顏色還原效果。USB3.0接口有效傳輸帶寬接近300MB/S。適用于專業圖像采集、視覺系統、自動化設備。
功能特性:
優秀的顏色還原性能;
大靶面、高性能感光芯片,保證圖像的高品質;
極高的采集和傳輸速度,約200M像素/秒;
內置幀緩存,保證圖像數據傳輸更加穩定;
支持多臺相機同時工作;
支持硬件加速,大幅降低CPU消耗;
DVP 2代軟件平臺;集成圖像處理功能,具有更好的穩定性和電腦兼容性;
技術參數:
相機型號 | HE003ST3UM | |||
像素 | 30萬 黑白 | |||
SENSOR型號 | SC030GS | |||
光學尺寸 | 1/5 寸 CMOS | |||
像素尺寸 | 4.0um x4.0um | |||
掃描模式 | 逐行掃描 | |||
分辨率和幀率 | 分辨率 | 幀率 | 圖像比例 | |
640 x 480 | 400/722FPS | 4:3 | ||
任意尺寸ROI(ROI最小分辨率為264 x 40) | ||||
HDR功能 | 不支持 | 支持 | ||
動態范圍 | 普通模式:60dB; HDR模式:100dB | |||
信噪比 | 40dB | |||
滿阱電荷 | 15Ke | |||
靈敏度 | 8V/Lux.s(550nm) | |||
曝光時間 | 高速:9us~40ms281us;超高速:5us~22ms340us | |||
增益范圍 | 1x–3.5x,步長為0.125x | |||
SENSOR位寬 | 8bit | |||
響應光譜 | 390nm ~ 650nm | 380nm ~ 1050nm | ||
圖像格式 | 8bit RAW, 24bit BMP | 8bit RAW, 24bit BMP,MONO8 | ||
工作模式 | 連續運行、軟件觸發、硬件觸發 | |||
曝光功能 | 手動曝光 / 自動曝光 / 區域曝光 | |||
支持軟件接口 | Genicam / DirectShow / TWAIN | |||
支持系統 | Windows XP 32Bit;Windows 7/8/8.1/10 (32/64Bit) | |||
數據接口 | USB3.0 5Gbps, micro接口 | |||
外觸發接口 | 六芯圓形連接器,光耦隔離。 | |||
相機供電 | USB 5V供電,功耗:小于1.1W | |||
工作環境 | 溫度:0℃~50℃; 濕度:10%~90%RH(無凝結) | |||
存儲環境 | 溫度:-20℃~60℃; 濕度:10% - 60%RH | |||
鏡頭接口 | C接口 | |||
尺寸 | 29 mm x 29mm x 29mm(不包括鏡頭接口長度) | |||
重量 | 40g |

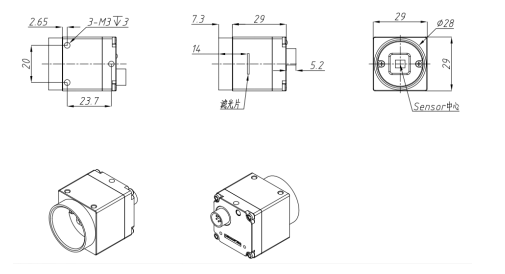

規格尺寸:
電氣連接:
PIN NO. | 定義 | 狀態 | 描述 | 對應觸發線顏色 |
1 | NC | 紅色 | ||
2 | TRIGGER+/GPI+ | 輸入 | 觸發信號輸入正極/可編程Input+(光耦隔離) | 青色 |
3 | TRIGGER-/ GPI- | 輸入 | 觸發信號輸入負極/可編程Input-(光耦隔離) | 白色 |
4 | STROBE+/GPO+ | 輸出 | 閃光燈控制信號輸出正極/可編程Output+(光耦隔離) | 黃色 |
5 | STROBE-/GPO- | 輸出 | 閃光燈控制信號輸出負極/可編程Output-(光耦隔離) | 棕色 |
6 | NC | 黑色 |
注:
1. STROBE信號端口可設置為可編程輸出口;TRIGGER端口可設置為可編程輸入口;
2. 外觸發接口所有信號都經過光耦隔離;
3. STROBE信號可作為曝光完成信號;
4. 觸發線外層屏蔽線,需要連接到設備金屬外殼上,起抑制干擾作用。
